cangkang: Bagian struktural lembaran logam terbuat dari pelat baja berkualitas tinggi, dan permukaannya semuanya difosfat secara elektrostatis dan disemprot dengan peralatan penyemprotan otomatis impor, yang memiliki ketahanan korosi yang kuat dan dapat beradaptasi dengan lingkungan penggunaan yang berbeda.
Untuk memastikan kualitas permukaan yang baik sepanjang masa pakai unit. Cangkang aluminium atau baja tahan karat dapat disesuaikan dengan kebutuhan pengguna.
Baki air: dirancang dengan sudut miring untuk memudahkan pembuangan air pencairan es dengan lancar, menghindari air mengambang, dan mencegah penumpukan air di baki air.
Tabung pertukaran panas: Tabung tembaga berulir internal bergigi tinggi dipilih untuk efisiensi perpindahan panas yang tinggi.
Sirip: Mengadopsi sirip aluminium hidrofilik gelombang sinus baru, meningkatkan gangguan udara, memperkuat koefisien perpindahan panas, dan sangat meningkatkan kinerja perpindahan panas;
Penggemar: Tekanan statis tinggi, kipas aliran aksial rotor eksternal berdaya tinggi yang disesuaikan secara khusus, cocok untuk lingkungan dengan kelembaban tinggi, efisiensi tinggi, konsumsi energi rendah, tahan air dan tahan debu, dengan kinerja luar biasa; Pabrik kipas angin
Sebelumnya lulus tes keseimbangan statis dan dinamis;
Pencairan es: Tabung pemanas listrik pencairan bunga es baja tahan karat berdaya rendah dipilih dan disusun secara unik dan wajar, dengan kecepatan pencairan bunga es yang cepat dan pencairan bunga es yang menyeluruh, sekaligus menghindari kehilangan panas.
Memperpanjang masa pakai tabung pemanas listrik.
Kotak sambungan listrik: Kotak persimpangan memiliki ketahanan suhu rendah, sifat tahan air dan tahan debu, ketahanan api yang tinggi, dan dipasang di bagian depan untuk memudahkan pemasangan kabel dan perawatan.
Jarak sirip: Jarak standar adalah 4,5 mm, 6 mm, dan 9 mm; Jarak lembaran 12 mm dan 18 mm dapat disesuaikan untuk memenuhi kebutuhan pengguna.
Jenis pendingin: Refrigeran R404A dapat dipilih, R507A, R22, R134A, R407C, dan R410A dapat disesuaikan sesuai kebutuhan pengguna.
Evaporator:
1. Tata letak bundel tabung yang unik sepenuhnya mempertimbangkan isu-isu utama seperti perubahan keadaan zat pendingin, laju aliran, penurunan tekanan, dan keseragaman distribusi dalam kondisi penguapan, sehingga menghasilkan kinerja perpindahan panas yang lebih tinggi dari pendingin permukaan evaporator;
2. Desain penukar panas yang efisien dan kompak, dengan tabung pertukaran panas berulir internal yang diperkuat berbentuk garpu;
3. Tabung penukar panas dan sirip aluminium hidrofilik diperluas secara mekanis untuk mengikat erat tabung tembaga dengan lembaran aluminium, untuk mencapai efisiensi perpindahan panas yang optimal.
4. Pemisah cairan dan sirkuit pendingin evaporator telah dioptimalkan untuk memastikan efisiensi pertukaran panas yang optimal di lingkungan aplikasi yang berbeda.
5. Desain unik deflektor angin terletak di bawah penukar panas untuk mencegah korsleting aliran udara.

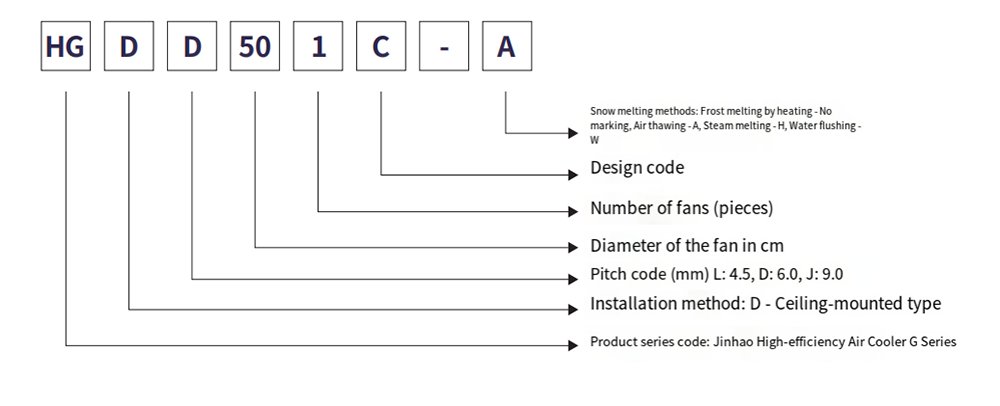

Deskripsi Model
Tabel parameter teknis (R404SEBUSEBUSEBUSEBUSEBUSEBUAHHHHHH)
Parameter teknis pendingin udara efisiensi tinggi untuk plafon es listrik
Jarak film: 4,5 mm
| Model | Kapasitas pendinginan kW | Volume tabung | Parameter kipas | Pemanas listrik pencairan salju | |||||
| SC1 | SC2 | dm² | Jumlah bilah x diameter | Kekuatan W | Volume udara m³/jam | Rentang m | Cabang koil kW* | Panci air kW*cabang | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tabel parameter teknis (R404SEBUSEBUSEBUSEBUSEBUSEBUAHHHHHH)
Parameter teknis pendingin udara efisiensi tinggi untuk plafon es listrik
Jarak film: 6.0mm
| Model | Kapasitas pendinginan kW | Volume tabung | Parameter kipas | Pemanas listrik pencairan salju | ||||||
| SC1 | SC2 | SC3 | dm² | Jumlah bilah x diameter | Kekuatan W | Volume udara m³/jam | Rentang m | Cabang koil kW* | Baki air kW*cabang | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tabel parameter teknis (R404SEBUSEBUSEBUSEBUSEBUSEBUAHHHHHH)
Parameter teknis pendingin udara efisiensi tinggi untuk plafon es listrik
Jarak film: 9.0mm
| Model | Kapasitas pendinginan kW | Volume tabung | Parameter kipas | Pemanas listrik pencairan salju | ||||||
| SC3 | SC4 | SC5 | dm² | Jumlah bilah x diameter | Kekuatan W | Volume udara m³/jam | Rentang m | Cabang koil kW* | Baki air kW*cabang | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

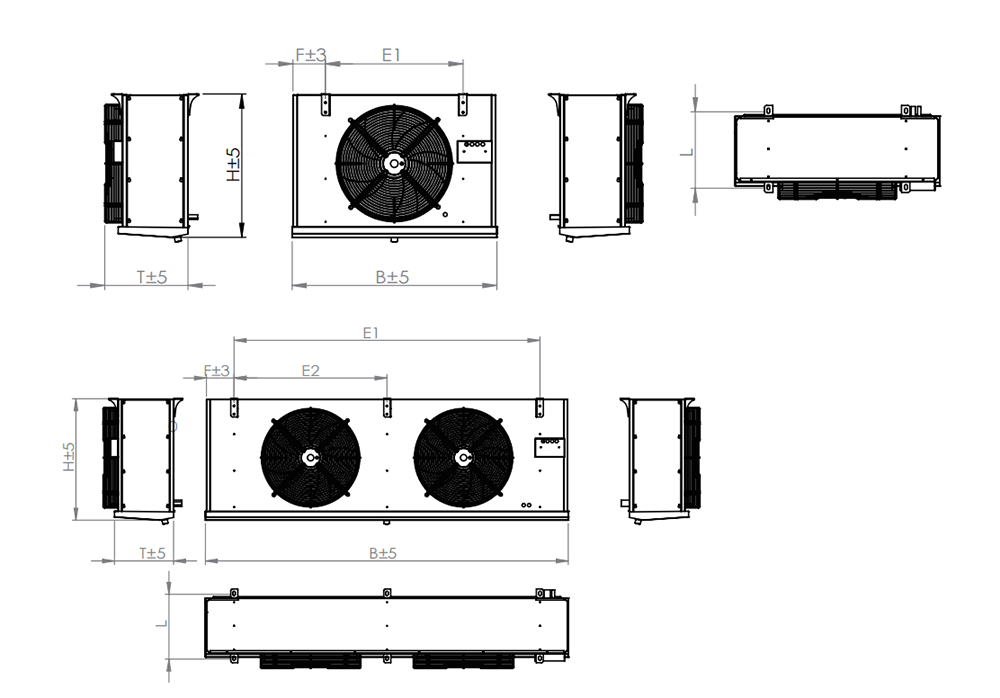

Dimensi penampilan dan pemasangan
Dimensi penampilan dan pemasangan of a high-efficiency electric frost ceiling air cooler
Jarak film: 4,5 mm
| Model | Spesifikasi Antarmuka (mm) | Dimensi B*T*H | Dimensi instalasi | berat | Markup peta garis besar | |||||
| Tabung masuk/kembali | Drainase/(inci) | PxLxT(mm) | L | E1 | E2 | E3 | F | riwayat medis | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Dimensi penampilan dan pemasangan
Dimensi penampilan dan pemasangan of a high-efficiency electric frost ceiling air cooler
Jarak film: 6.0mm
| Model | Spesifikasi Antarmuka (mm) | Dimensi B*T*H | Dimensi instalasi | berat | Markup peta garis besar | |||||
| Tabung masuk/kembali | Drainase/(inci) | PxLxT(mm) | L | E1 | E2 | E3 | F | riwayat medis | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Dimensi penampilan dan pemasangan
Dimensi penampilan dan pemasangan of a high-efficiency electric frost ceiling air cooler
Jarak film: 9.0mm
| Model | Spesifikasi Antarmuka (mm) | Dimensi B*T*H | Dimensi instalasi | berat | Markup peta garis besar | |||||
| Tabung masuk/kembali | Drainase/(inci) | PxLxT(mm) | L | E1 | E2 | E3 | F | riwayat medis | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Catatan 1: Standar Desain:
| Kondisi perpindahan panas standar | Suhu udara masuk | Suhu penguapan | Suhu relatif | Suhu relatif | Panaskan berlebihan |
| SC1 | 10℃ | 0℃ | 85% | 1.35 | 6.5K |
| SC2 | 0℃ | -8℃ | 85% | 1.15 | 5.2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4.6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3,9K |
| SC5 | -34℃ | -40℃ | 95% | 1.01 | 3,9K |
Catatan 2: Faktor konversi zat pendingin
| Pendingin | Kondisi pengoperasian | R22 | R404A | R507 | R134a |
| Faktor koreksi | SC1 | 0.95 | 1 | 1 | 0.93 |
| Faktor koreksi | SC2 | 0.95 | 1 | 1 | 0.91 |
| Faktor koreksi | SC3 | 0.95 | 1 | 1 | 0.85 |
