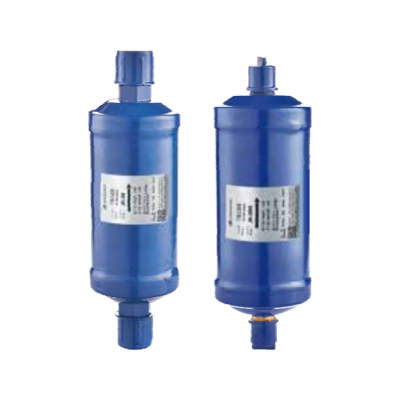

Pengering Filter Refrigeran: Pemilihan, Penempatan, dan Perawatan untuk Kinerja HVAC yang Andal

Panduan ukuran pengering filter zat pendingin HVAC

Mengapa Ukuran Lebih Penting Daripada “Apakah Cocok?”

Memilih ukuran pengering filter yang tepat bukan hanya sekedar keputusan pengemasan; itu secara langsung mempengaruhi stabilitas sistem, umur kompresor, dan efisiensi energi. Unit yang terlalu kecil dapat cepat jenuh, sehingga asam, lumpur, dan kelembapan dapat bersirkulasi jauh sebelum peralatan mencapai interval servis yang diharapkan. Sebaliknya, unit yang ukurannya terlalu besar dapat menyebabkan penurunan tekanan yang tidak perlu, menimbulkan masalah pengembalian minyak pada beban rendah, dan mempersulit evakuasi. Dalam saluran cair, penurunan tekanan yang berlebihan mengurangi hisapan positif bersih pada perangkat ekspansi, menyebabkan evaporator berkedip-kedip, kelaparan, dan panas berlebih yang tidak dapat diprediksi. Pada saluran hisap (digunakan sementara untuk pembersihan atau dalam layanan khusus), ukuran yang salah dapat menyebabkan penurunan tekanan dan meningkatkan rasio kompresi, sehingga mengikis kapasitas dan meningkatkan suhu pelepasan. Praktik terbaiknya adalah menyeimbangkan kapasitas kontaminan, penurunan tekanan yang diijinkan pada aliran massa desain, dan karakteristik viskositas zat pendingin, dengan mengingat bahwa zat pendingin campuran dan bertekanan tinggi berperilaku berbeda dari cairan lama.

Aturan Praktis Yang Masih Perlu Verifikasi

Untuk perkiraan cepat, banyak teknisi yang mengkorelasikan ukuran pengering dengan tonase peralatan, kemudian memverifikasi pemilihan tersebut berdasarkan kurva aliran/penurunan tekanan dari pabrikan. Sebagai pendekatan umum, pilih pengering saluran cair yang laju alirannya pada suhu refrigeran dan kondensasi Anda menghasilkan penurunan tekanan yang dapat diterima—sering kali ditargetkan di bawah sebagian kecil batang (atau beberapa psi) sesuai desain. Kapasitas kontaminan harus sesuai dengan skenario pemasangan: peralatan baru pada perpipaan bersih dapat menggunakan unit kompak, sedangkan retrofit, burnout, atau sistem yang terpapar lingkungan selama konstruksi jangka panjang akan mendapatkan manfaat dari volume yang lebih besar dan massa pengering yang lebih tinggi. Pertimbangkan juga jenis minyak dan kemampuan larutnya; Minyak POE menyerap kelembapan dengan cepat, jadi mengontrol kelembapan sisa sangatlah penting, terutama pada campuran HFC/HFO. Selalu sesuaikan aturan praktis dengan data grafik spesifik untuk zat pendingin dan kisaran suhu yang Anda harapkan dalam servis.

Contoh Kerja dan Perbandingan dalam Kata-kata

Bayangkan sistem split seberat 5 ton menggunakan zat pendingin bertekanan tinggi yang umum. Jika Anda memilih pengering saluran cair yang sangat kecil, Anda mungkin menjaga kabinet tetap rapi, namun kemungkinan besar Anda akan mengalami penurunan tekanan yang relatif lebih tinggi pada aliran massa desain. Saat kami membandingkan kartrid ukuran sedang dengan pilihan kartrid berukuran kecil, opsi ukuran sedang umumnya mengurangi penurunan tekanan pada tonase terukur sekaligus menawarkan lebih banyak pengering, sehingga tetap efektif lebih lama selama pembobolan awal. Dibandingkan dengan tabung industri berukuran besar, unit berukuran sedang biasanya menghindari volume yang tidak perlu dan mengurangi risiko penebangan minyak dalam kondisi muatan sebagian. Oleh karena itu, pilihan “kanan tengah” menyeimbangkan aliran dan kapasitas sekaligus mempertahankan subcooling yang stabil pada perangkat ekspansi.

Tabel Pemilihan Ilustratif (verifikasi dengan data pabrikan)

Kesalahan Ukuran Umum yang Harus Dihindari

• Mengabaikan data aliran spesifik zat pendingin dan hanya mengandalkan “label tonase”.
• Melupakan efek aditif pada fitting dan katup saat mengevaluasi penurunan tekanan.
• Menggunakan ukuran yang sama untuk pembersihan awal dan untuk tugas servis permanen tanpa mengevaluasi ulang.
• Melewatkan evakuasi kedua setelah penggantian pengering pada sistem yang dicurigai.

filter kering untuk sistem pompa panas

Aliran Dua Arah Mengubah Persyaratan

Pompa panas membalikkan aliran refrigeran, sehingga pengering filter apa pun yang dimaksudkan untuk tetap berada di sirkuit harus dirancang untuk operasi dua arah atau dipasangkan dengan katup periksa yang memastikan aliran yang tepat melalui inti. Pengering saluran cair satu arah konvensional dapat berfungsi dalam pendinginan, namun dalam mode pemanasan, pengering ini dapat menjadi hambatan yang tidak disengaja atau bahkan memerangkap kontaminan di bagian loop yang salah. Model aliran ganda mengurangi hal ini dengan menghadirkan jalur aliran yang hampir simetris melalui lapisan dan saringan pengering. Dibandingkan dengan unit satu arah, desain bi-flow mengurangi risiko lonjakan penurunan tekanan selama proses pencairan es dan meminimalkan gangguan pengembalian oli saat katup pembalik digerakkan. Karena pencairan es mengirimkan gas panas melalui jalur yang tidak biasa, ketahanan termal dan dukungan layar pengering menjadi sangat penting untuk mencegah migrasi media.

Penempatan Di Sekitar Katup Pembalik dan Katup Periksa

Untuk melindungi perangkat pengukur dalam kedua mode, teknisi sering kali menempatkan pengering bi-flow di saluran yang berfungsi sebagai cairan selama setiap kondisi pengoperasian, yang tidak selalu terlihat jelas pada pandangan pertama. Dalam pompa kalor yang dikemas, penempatan strategis di dekat outlet koil dalam ruangan atau outlet koil luar ruangan bergantung pada lokasi garis cairan selama pemanasan vs pendinginan. Jika katup periksa digunakan untuk memaksa aliran ke arah yang diinginkan melalui pengering standar, pastikan katup Cv dan tekanan retak sehingga rakitan gabungan tidak menimbulkan penurunan tekanan yang berlebihan. Saat Anda membandingkan rakitan bi-flow yang sebenarnya dengan solusi check-valve, opsi bi-flow biasanya menawarkan perpipaan yang lebih sederhana, sambungan kebocoran yang lebih sedikit, dan diagnostik yang lebih mudah, sedangkan solusi tersebut mungkin menarik ketika inventaris terbatas namun memerlukan commissioning yang cermat.

Praktik Layanan untuk Keandalan Musiman

Pompa panas mengalami lebih banyak perubahan mode dan waktu kerja tahunan yang lebih lama dibandingkan sistem pendingin saja, sehingga kapasitas pengering dan ketahanan layar menjadi penting. Selama pemeriksaan musiman, pastikan bahwa pengering tidak menjadi panas selama pencairan es, dengarkan suara bising yang menandakan pergerakan media, dan pastikan subcooling stabil di kedua arah. Jika terjadi kebakaran atau kelembapan, pasang pengering pembersih saluran hisap sementara untuk menangkap asam dan partikulat, lalu keluarkan atau ganti setelah uji asam sudah netral dan penurunan tekanan berada dalam target. Dibandingkan dengan membiarkan pengering pembersih hisap di tempatnya tanpa batas waktu, melepasnya setelah pemulihan akan menjaga efisiensi dan mencegah hilangnya tekanan hisap yang tidak semestinya.

Tabel Pertimbangan Pompa Panas

• Konfirmasikan saluran mana yang cair di setiap mode sebelum melakukan penempatan.
• Dokumentasikan penurunan tekanan dasar pada pengering saat pemanasan dan pendinginan.
• Setelah perbaikan apa pun, uji kinerja pencairan es sambil memantau subcooling dan superheat.

pengering filter refrigeran inti yang dapat diganti vs yang disegel

Perspektif Kemudahan Servis dan Siklus Hidup

Cangkang inti yang dapat diganti dan pengering kartrid tersegel menghilangkan asam, kelembapan, dan partikulat, namun keduanya memecahkan masalah siklus hidup yang berbeda. Kartrid yang tersegel kompak, hemat biaya, dan ideal jika ruangnya sempit dan risiko kontaminasinya kecil. Ketika pekerjaan menuntut pembersihan secara berkala—setelah kompresor habis terbakar, selama retrofit bertahap, atau dalam sistem besar di mana terak las dan oksida sering terjadi—cangkang inti yang dapat diganti memungkinkan pertukaran media tanpa memotong saluran. Dalam istilah servis murni, pendekatan shell mengurangi waktu henti pada pembersihan berturut-turut dan membatasi pemanasan berulang pada komponen yang berdekatan. Dibandingkan dengan kartrid bersegel, cangkang inti juga memungkinkan Anda menyesuaikan campuran inti (kapasitas asam tinggi, partikulat tinggi, atau seimbang). Kerugiannya adalah biaya awal, ruang, dan disiplin yang diperlukan untuk melakukan perubahan inti yang bersih tanpa menimbulkan kontaminan baru.

Kapasitas, Penurunan Tekanan, dan Manajemen Risiko

Pada ukuran sambungan tertentu, cangkang biasanya menerima volume media yang lebih besar, yang menghasilkan kapasitas kotoran dan kelembapan yang lebih tinggi dan seringkali penurunan tekanan yang lebih rendah. Keuntungan itu tumbuh dalam sistem yang berantakan dengan pipa panjang dan banyak aksesori. Namun, kartrid yang tersegel bersinar pada peralatan kecil yang setiap sikunya penting, dan penurunan tekanan melalui kartrid dengan ukuran yang tepat sepenuhnya dapat diterima. Membandingkan unit yang disegel dengan cangkang inti pada aliran yang sama, cangkang tersebut umumnya memberikan jendela pembersihan yang lebih lama dan peningkatan penurunan tekanan yang lebih bertahap seiring dengan beban. Sebaliknya, kartrid yang disegel menyederhanakan inventaris dan mengurangi kemungkinan pemilihan inti yang tidak tepat, yang dapat menjadi sumber tersembunyi penyimpangan kinerja di pabrik yang kompleks.

Disiplin Prosedural Selama Perubahan Inti

Saat mengganti inti, isolasi bagian tersebut, pulihkan zat pendingin sesuai kebutuhan, dan ikuti alur kerja yang steril: tutup saluran yang terbuka, seka permukaan tempat duduk, dan hindari kain berserat. Setelah pemasangan kembali, lakukan evakuasi mendalam dan uji vakum berdiri untuk memastikan kekencangan dan kelembapan rendah. Dibandingkan dengan pemotongan dan pematrian untuk mengganti unit yang disegel, metode ini mengurangi tekanan termal pada katup dan insulasi di dekatnya, terutama di ruang mekanis yang padat. Namun demikian, pada sistem split kecil, kemudahan penggantian kartrid yang disegel bisa lebih cepat dan mengurangi rawan kesalahan bagi kru yang tidak rutin menangani cangkang.

Tabel Perbandingan: Inti yang Dapat Diganti vs Tersegel

• Gunakan cangkang ketika penggantian filter berulang kali diantisipasi selama pembersihan.
• Pilih kartrid tersegel untuk sistem ringkas dengan interval servis rutin.
• Setelah kontaminasi parah, pasangkan pengering pembersih hisap untuk sementara, lalu keluarkan.

garis cair menyaring lebih kering indikator kelembaban

Apa yang Diberitahukan Indikator kepada Anda—dan Apa yang Tidak Diberitahukan oleh Indikator

Indikator kelembapan yang terintegrasi dengan kaca penglihatan memberikan dua pemeriksaan visual cepat: adanya gelembung dalam aliran cairan dan kekeringan relatif zat pendingin. Elemen warna merespons tingkat kelembapan dengan mengubah warna, memberikan isyarat “pergi/tidak boleh” yang cepat bagi teknisi. Dibandingkan dengan hanya mengandalkan riwayat evakuasi atau pembacaan vakum tunggal, sebuah indikator menambahkan umpan balik yang berkelanjutan selama pengoperasian dan setelah peristiwa layanan. Namun, ini bukan instrumen laboratorium; suhu, jenis oli, dan pencahayaan dapat memengaruhi persepsi. Itulah sebabnya cara ini paling baik digunakan dalam kombinasi dengan subcooling terukur dan superheat untuk memvalidasi kesehatan sistem.

Menafsirkan Warna dan Bertindak Tegas

Sebelum Anda mengambil tindakan, pastikan bahwa grafik referensi indikator berlaku untuk elemen tertentu yang dipasang. Sebagai alur kerja umum, verifikasi suhu dan tekanan saluran cair, hitung subcooling, lalu baca warnanya. Jika indikator menunjukkan kondisi “basah” sementara subcooling rendah dan muncul gelembung, kemungkinan besar sistem mengandung gas flash dan kelembapan berlebih—ganti pengering saluran cair dan lakukan evakuasi ulang. Jika indikator cenderung “kering” namun gelembung tetap ada, fokuslah pada subcooling dan kemungkinan pembatasan di bagian hulu. Dibandingkan dengan menebak dari satu gejala, pendekatan gabungan ini mempersingkat pemecahan masalah dan mengurangi kunjungan berulang.

Petunjuk Gelembung vs Positif Palsu

Gelembung dapat berarti gas yang menyala akibat subcooling yang tidak memadai, pembatasan, atau sekadar pengamatan selama penyalaan atau segera setelah pencairan gas panas. Suasana hangat pada kaca penglihatan juga dapat memengaruhi apa yang Anda lihat. Dibandingkan dengan aliran yang stabil dan bebas gelembung di bawah beban tetap, buih yang terputus-putus selama transien tidak terlalu mengkhawatirkan. Jika gelembung bertepatan dengan indikator basah, perlakukan ini sebagai masalah kelembapan terlebih dahulu; jika indikator sudah kering namun masih ada gelembung, selidiki subcooling, level receiver, dan kinerja kondensor.

Tabel Referensi: Pembacaan Indikator Khas

• Selalu bandingkan pembacaan indikator dengan pengukuran subcooling dan superheat.
• Lindungi kaca penglihatan dari sinar matahari langsung saat mengevaluasi warna.
• Setelah perubahan yang lebih kering, catat warna indikator dan metrik sistem sebagai garis dasar baru.

penempatan terbaik pengering filter zat pendingin dalam barisan

Prinsip Penempatan Garis Cair

Lokasi permanen yang paling umum untuk pengering filter saluran cair adalah bagian hilir kondensor (atau penerima, jika ada) dan bagian hulu perangkat ekspansi. Pengaturan ini melindungi perangkat pengukur dari partikulat dan memastikan zat pendingin tetap kering saat dicekik, mencegah pembentukan es di lubang atau lubang katup. Dibandingkan dengan memasang pengering jauh di hulu, menempatkannya dekat dengan perangkat ekspansi akan mengurangi panjang pipa tempat masuknya uap air baru setelah dehidrasi. Dalam sistem dengan receiver, banyak teknisi lebih memilih memasang pengering di stopkontak receiver untuk menyaring segala sesuatu yang meninggalkan penyimpanan. Jika sistem mencakup beberapa perangkat ekspansi, pengering khusus per cabang dapat meningkatkan ketahanan dan menyederhanakan diagnostik.

Kasus Khusus: Pompa Panas dan Sistem Kompleks

Pompa kalor dan sistem multi-mode memerlukan pemikiran yang cermat karena “garis cair” berubah seiring mode pengoperasian. Pengering dua aliran yang diposisikan di mana terdapat cairan dalam pemanasan dan pendinginan menjaga perlindungan terlepas dari arah aliran. Dalam sistem bergaya VRF dengan banyak cabang, penempatan pengering sering kali berada di dekat unit pusat dengan saringan tambahan atau filtrasi jalur cabang yang berisiko tinggi menyebabkan kontaminasi. Dibandingkan dengan pengering pusat tunggal, perlindungan terdistribusi dapat meminimalkan dampak kegagalan lokal dan membatasi layanan ke cabang yang terkena dampak.

Langkah Komisioning dan Verifikasi

Setelah pemasangan, verifikasi penempatan yang benar dengan mengukur penurunan tekanan pada pengering pada beban desain dan dengan memastikan subcooling yang stabil pada saluran masuk perangkat ekspansi. Jika penurunan tekanan berlebihan, unit yang lebih besar atau posisi yang direlokasi dengan tikungan hulu yang lebih sedikit mungkin diperlukan. Dibandingkan dengan membiarkan tata letak marginal tidak diperbaiki, mengoptimalkan penempatan akan memberikan hasil yang lebih cepat melalui pengurangan panggilan gangguan dan kenyamanan yang konsisten. Jika ragu selama periode pembersihan, pasang katup servis untuk memungkinkan relokasi pengering sementara atau pengering paralel; setelah sistem stabil, hapus komponen sementara dan buat kembali konfigurasi permanen.

Opsi Penempatan Dibandingkan

• Jaga pengering saluran cairan permanen sedekat mungkin dengan saluran masuk perangkat ekspansi.
• Gunakan katup servis untuk pengering pembersihan sementara guna menyederhanakan pelepasan nanti.
• Dokumentasikan penurunan tekanan yang diukur di pengering untuk perbandingan di masa mendatang.
